Diferencia entre Relevador y Contactor

"Relevador" y "contactor" se usan a veces como sinónimos en campo, y aunque ambos hacen lo mismo en esencia —usar una señal de control para abrir o cerrar un circuito de potencia— no son intercambiables en la práctica. Confundirlos, sobre todo al seleccionar el componente para arrancar un motor, puede terminar en un dispositivo quemado en cuestión de semanas.

Qué es un relevador

Un relevador es un interruptor electromecánico: una bobina energizada genera un campo magnético que mueve uno o varios contactos internos, abriendo o cerrando un circuito. Está diseñado para manejar corrientes relativamente bajas — desde miliamperios hasta unos pocos amperios, dependiendo del modelo — típico en circuitos de control, señalización, electrónica y automatización de baja potencia.

Su tamaño es compacto y su vida útil eléctrica (número de operaciones de encendido/apagado antes de fallar) está calculada para esas corrientes bajas. Usar un relevador para controlar directamente la corriente de arranque de un motor de cierta potencia es la causa más común de contactos quemados o soldados en pocas semanas de uso.

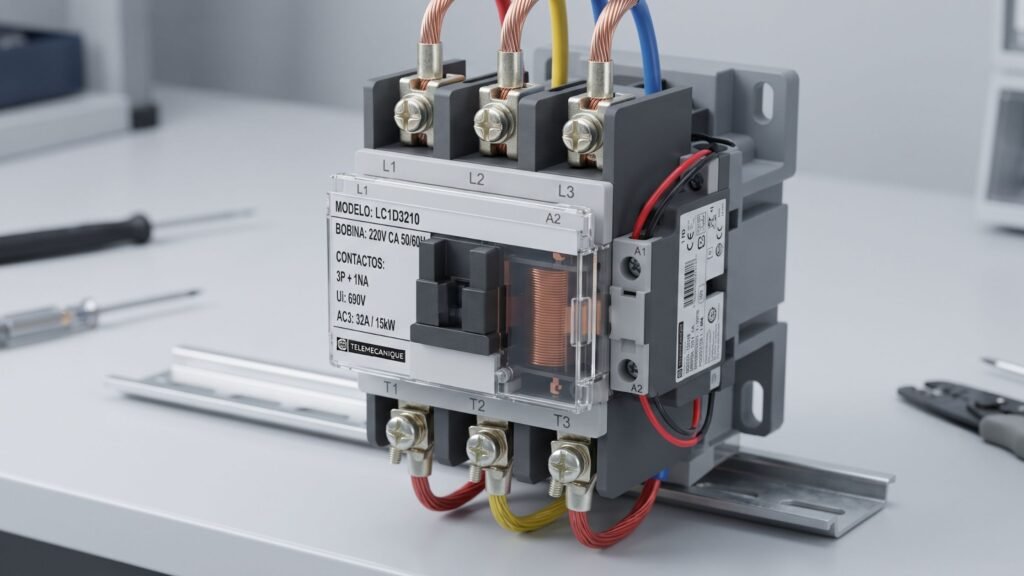

Qué es un contactor

Un contactor funciona bajo el mismo principio electromecánico que un relevador —bobina, campo magnético, contactos— pero está diseñado específicamente para manejar corrientes de potencia, no de control: desde varios amperios hasta cientos de amperios según el modelo. Sus contactos son más robustos, con mayor separación y, en modelos de mayor capacidad, incluyen cámaras apagachispas para extinguir el arco eléctrico que se genera al abrir el circuito bajo carga.

Los contactores son el componente estándar para arrancar motores trifásicos industriales, controlar cargas de iluminación de alta potencia, o cualquier aplicación donde el circuito de potencia deba conectarse y desconectarse repetidamente sin degradar el dispositivo de control.

Diferencias clave: capacidad de corriente y aplicación

Cómo elegir cuál usar

La regla práctica es simple: si el dispositivo va a controlar directamente la corriente de arranque y operación de un motor (sobre todo trifásico), se necesita un contactor dimensionado según la corriente nominal del motor — no un relevador, sin importar que "en el diagrama se vea igual". Si el circuito es de señalización, control lógico, o una carga de muy baja potencia (un LED indicador, una bobina de otro relevador, un sensor), un relevador es suficiente y más económico.

En instalaciones industriales es común ver ambos trabajando juntos: un relevador de control de baja potencia que activa la bobina de un contactor, y este último es el que realmente conecta la corriente de potencia al motor. Esta combinación permite que un control de bajo voltaje (por ejemplo, un PLC o un botón) maneje con seguridad una carga de alta corriente sin exponer el circuito de control a esa potencia directamente.

El dimensionamiento correcto del contactor depende del amperaje nominal del motor, un dato que se relaciona directamente con la potencia y el voltaje del equipo — la relación entre estos valores se explica en esta guía de voltios, amperios y watts.

Errores comunes de selección e instalación

• Usar un relevador para controlar directamente un motor pensando que "si prende y apaga, sirve igual". Los contactos se sueldan o se degradan rápidamente al manejar corriente de arranque, que suele ser varias veces mayor a la corriente nominal de operación.
• Elegir un contactor sobredimensionado innecesariamente, lo que no representa un riesgo de seguridad pero sí un gasto innecesario — el dimensionamiento debe ajustarse a la corriente real del motor, con el margen que indique el fabricante.
• Ignorar la categoría de uso del contactor (AC-1, AC-3, etc., según la norma correspondiente), que indica si está diseñado para cargas resistivas simples o para el arranque de motores, con sus corrientes de inrush características.
• No verificar el voltaje de la bobina de control antes de instalar: contactores con bobina de 24V, 120V o 220V no son intercambiables sin adaptar el circuito de control correspondiente.

Relevador térmico: la pieza que completa al contactor

Un contactor solo conecta y desconecta el motor; no lo protege. Para eso se instala debajo un relevador térmico de sobrecarga (también llamado "térmico" o "bimetálico"). El conjunto contactor + relevador térmico es lo que en campo se conoce como arrancador.

El relevador térmico mide la corriente que consume el motor y, si se mantiene por encima de su ajuste el tiempo suficiente, abre el circuito de control y desenergiza la bobina del contactor. Así protege al motor de sobrecargas sostenidas: una bomba trabada, una banda demasiado tensa o una fase perdida.

• Ajuste: se calibra con la corriente de placa del motor (FLA), no con la capacidad del contactor. La NOM-001-SEDE (Artículo 430) fija el porcentaje máximo de ajuste según el factor de servicio y la elevación de temperatura del motor.
• No confundir con el interruptor termomagnético: el termomagnético protege al cable y a la instalación contra cortocircuito; el relevador térmico protege al motor contra sobrecarga. Se necesitan los dos.
• Reset: si el térmico se dispara, no lo restablezcas repetidamente sin buscar la causa. Cada disparo indica que el motor se está calentando por algo.

Ejemplo de selección para un motor trifásico

Para ver cómo se aplica todo lo anterior, así se seleccionaría el control de un motor trifásico típico de taller o planta:

El error típico aquí es elegir el contactor por la potencia en HP que viene en la caja sin revisar a qué voltaje corresponde esa potencia. Un contactor rotulado para cierta potencia a 440 V maneja menos HP a 220 V. Lo seguro es seleccionar por corriente AC-3, no por HP.

Caso práctico: el relevador que "funcionaba" hasta que se soldó

Este escenario se repite mucho en talleres y pequeños comercios, y resume por qué esta guía existe:

1. La instalación: para automatizar una bomba monofásica de 1 HP con un flotador, se usa un relevador de propósito general de 10 A que había en el taller, porque "la bobina es de 127 V y los contactos aguantan 10 A". En la placa, la bomba marca una corriente cercana a ese valor.
2. El problema oculto: la corriente de arranque de un motor puede ser varias veces su corriente nominal. Cada arranque genera un arco en los contactos del relevador, que no tiene cámara apagachispas ni el tamaño de contacto para disiparlo.
3. La falla: después de algunas semanas de ciclos, los contactos se sueldan. El flotador manda apagar, la bobina se desenergiza… y la bomba sigue trabajando. El tinaco se desborda o, peor, la bomba trabaja en seco cuando la cisterna se vacía.
4. La solución correcta: el flotador y el relevador se quedan como circuito de control, pero ahora energizan la bobina de un contactor dimensionado en AC-3 para la corriente del motor. Es el esquema de la sección "Cómo elegir cuál usar": el relevador controla, el contactor conmuta la potencia.

La falla de contactos soldados es especialmente peligrosa porque el sistema de control "cree" que apagó la carga. Por eso en tableros industriales se usan contactores con contactos auxiliares de supervisión y, en aplicaciones críticas, un segundo elemento de corte.

Cómo probar un contactor con multímetro

1. Desenergiza y bloquea el tablero antes de tocar cualquier terminal.
2. Bobina (A1–A2): mide resistencia. Un valor de decenas o cientos de ohms es normal según el voltaje de bobina; si marca abierto (OL), la bobina está quemada; si marca casi cero, está en corto.
3. Contactos principales en reposo: entre L1–T1, L2–T2 y L3–T3 debe marcar abierto. Si alguno marca continuidad sin energizar la bobina, esos contactos están soldados y el contactor debe reemplazarse.
4. Contactos principales accionados: presiona manualmente el mecanismo (si el modelo lo permite) y verifica continuidad en las tres fases. Una fase que no cierra genera que el motor trabaje en dos fases y se queme.
5. Inspección visual: contactos picados o negros, carcasa deformada por calor u olor a quemado indican que el contactor llegó al final de su vida o está subdimensionado.

Si necesitas repasar el uso del multímetro en modo continuidad y resistencia, revisa la guía de cómo usar un multímetro.

Preguntas frecuentes

¿Puedo usar un relevador para prender un motor pequeño?

Solo si el fabricante del relevador indica expresamente una capacidad para carga de motor (en HP o en categoría para cargas inductivas) igual o mayor a la del motor. La capacidad "en amperes" de un relevador de propósito general normalmente es para carga resistiva y no aplica a motores.

¿Qué significa AC-3 en un contactor?

Es la categoría de uso para arranque y paro de motores de jaula de ardilla en operación normal. Es la columna que debes consultar en el catálogo para dimensionar un contactor de motor. AC-1 corresponde a cargas resistivas o poco inductivas, como resistencias de calefacción.

¿Un contactor protege al motor?

No. El contactor solo conecta y desconecta. La protección contra sobrecarga la da el relevador térmico, y la protección contra cortocircuito, el interruptor termomagnético o los fusibles del circuito.

¿Por qué zumba mi contactor?

Un zumbido fuerte suele indicar voltaje de bobina bajo, suciedad entre las caras del núcleo magnético o una espira de sombra rota. Además de molesto, un contactor que zumba cierra mal y sus contactos se desgastan más rápido.
